| ブランド名: | Beishun |
| モデル番号: | X N-75LX30 |
| MOQ: | 1セット |
| 価格: | USD 30000-35000 Set |
| 支払条件: | TT、L/C |

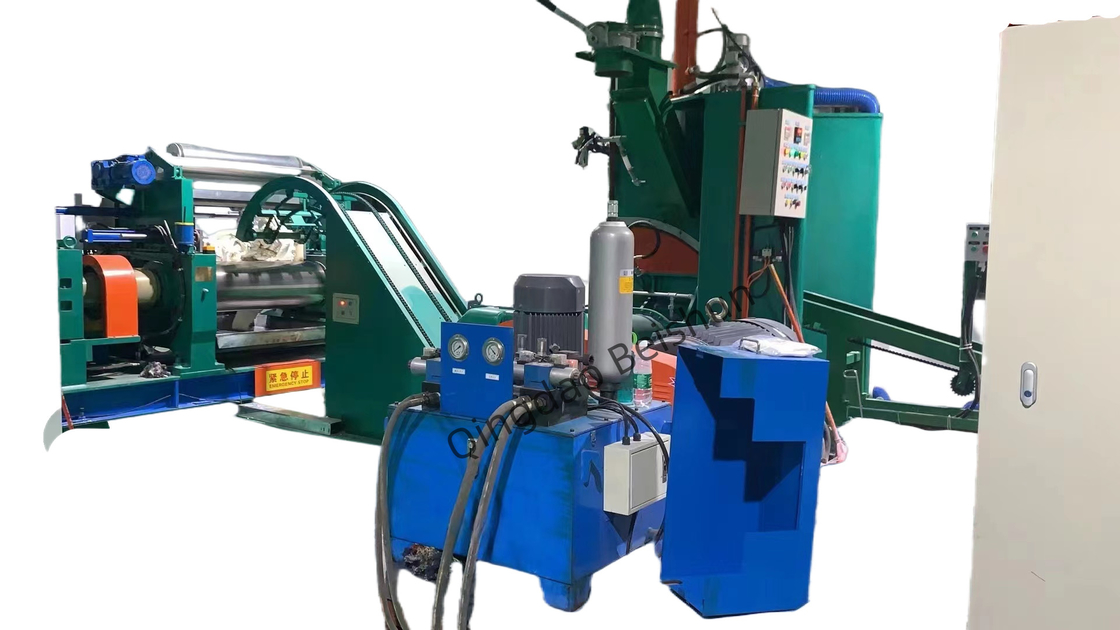

ISO オートマティックゴム・クネーダー・マシン 75L バンベリー・マシン ゴムミキサー
製品紹介:
ゴムとプラスチックを噛みしめ,様々なゴム材料を混合するのに適しています.この機械は電動モーター,プレッシング装置,フレーム,混合室とローターメカニズムプラスチック減量機,空気制御システム,回転装置,暖房と冷却システム,ベルトトランスミッション装置とベース.
混合室は,機械体全体の機能を達成するための主要な部分です. 配合材料は,慎重に測定した後,フィードを裏フィードポートから密閉された混合室に入れます.プレッシャーの下,温度制御条件,ローターと混合室壁の対照速度差操作のペアの後,ブラシの共同動作に合意し,混合を行います.詰め込み混合作業を完了させるためのプレス,切断,その他の複雑な効果.ローターは混合室の上部にある主ローター駆動システムによって動いています.上部ボルトを動かすピストン棒 混合室の長方形スライドに沿って上昇し落ちる混合室に落ちる上部のボルトは,水 (冷却) または蒸気 (加熱) を通過することができます.この一般的な1つの冷却 (加熱) システム,材料を混ぜて 噛むことができる 適当な温度範囲でパチ混合室は前向きのローターの軸を140°回転させることができます.
このゴムネーターの主な特徴:

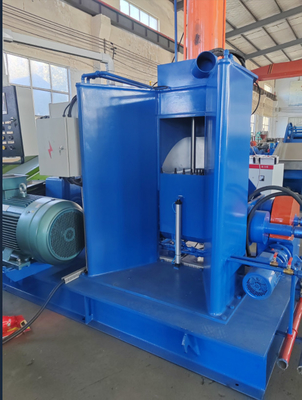

1混合室
圧縮成形と溶接によって高品質の鋼板から作られた2つのサイドボードで構成され,冷却水または蒸気の流れを吸収するためにジャックされています.その内壁は硬いクロムで覆われています.
2熱抵抗 (または熱カップル)
混ぜ合わせの温度を検査し制御するための電気システムに接続する,プラグイン式熱抵抗装置または熱カップルが,室の下部の中央部分にあります.
3ローター
バンベリー型の空洞の刃に設計されている.空洞は冷却または加熱通路として使用されるローターシャフトの軸孔に接続されている.刃の上部縁と側面は,硬い合金と地面で表面を溶接されている硬いクロムで覆い,磨いた
4冷却/暖房システム
混ぜる作業では,冷却または加熱材料のために共通の管路システムを採用します.システムを通じて,冷却水または蒸気が3つの方法でローターブレードの空洞に供給されます.- 混合室のジャケットと上部ラーム.
5傾きメカニズム
それは,ブレーキ付きのローター,サイクロイドギア減速器,TP型ワームとワームギアなどで構成されています.それは前向きのローター周りに140°傾きで混合室を操作することができます.
6防塵装置
混合室の上部と機械フレームの高架腕の間の関節でカーブスロットされた隔壁で組み立てられた粉末密封は,優れた信頼性の高い密封目的を得るために使用されます.ローターの端面は,油塗らない端接触密封で密封され,密封性が良く,耐磨性があり,耐久性があります.
7パネウマティック制御システム
パネウマティック制御システムは,PLCの命令によって制御されます.双方向空気シリンダーは,ラームを上下します.混合室で過負荷が発生した場合,必要な場合は,上部ラームを自動または手動で上げることができます.超負荷からモーターを保護するために.
8電気制御システム
輸入PLC装置と電気制御部品は,すべて輸入製品または輸入技術製品であり,制御の信頼性を高めるために電気制御システムに採用されています.
技術パラメータ:
| モデル | X(S) N-35x 30 | X ((S) N-55x 30 | X(S) N-75 x30 | X(S) N-110 x30 | X(S) M-150 x30 | |
| 混合室の総容量 | L について | 75 | 125 | 180 | 250 | 325 |
| 混合室の作業量 |
L について
|
35 | 55 | 75 | 110 | 150 |
| 駆動力 | KW | 55 | 75 | 110 | 185 | 220 |
| 傾きエンジンパワー | KW | 1.1 | 1.1 | 2.2 | 4 | 5.5 |
| 傾き角 | 140 | 140 | 140 | 140 | 140 | |
| (前/後) ロータの回転速度 | r/min | 30/24. その通りだ5 | 30/24. その通りだ5 | 30/24. その通りだ5 | 30/24. その通りだ5 | 30/24. その通りだ5 |
| 圧縮空気の圧力 | MPa | 0.5~08 | 0.6~08 | 0.6~08 | 0.6~08 | 0.6~08 |
| 圧縮空気の消費量 |
m3/min
|
≥0.9 | ≥10 | ≥10 | ≥15 | ≥20 |
| 冷却水 の 圧力 | MPa | 0.3~04 | 0.3~04 | 0.3~04 | 0.3~04 | 0.3~04 |
| 熱蒸気圧 | MPa | 0.5~08 | 0.5~08 | 0.5~08 | 0.5~08 | 0.5~08 |
| 全体の次元 | ほら | 3800×2100×3000 | 4400×2200×3100 | 4500×2500×3200 | 4800×3000×3700 | 5000×3300×3900 |
| 体重 | キロ | 6500 | 7800 | 10500 | 14500 | 19500 |
|
