| ブランド名: | Beishun |
| モデル番号: | X N-110 |
| MOQ: | 1セット |
| 価格: | USD 10000-90000 Set |
| 支払条件: | TT、L/C |

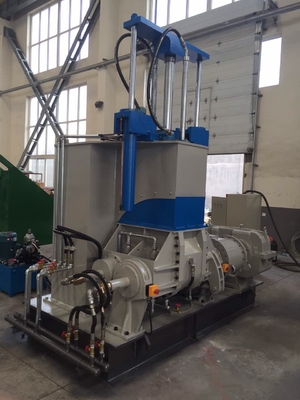

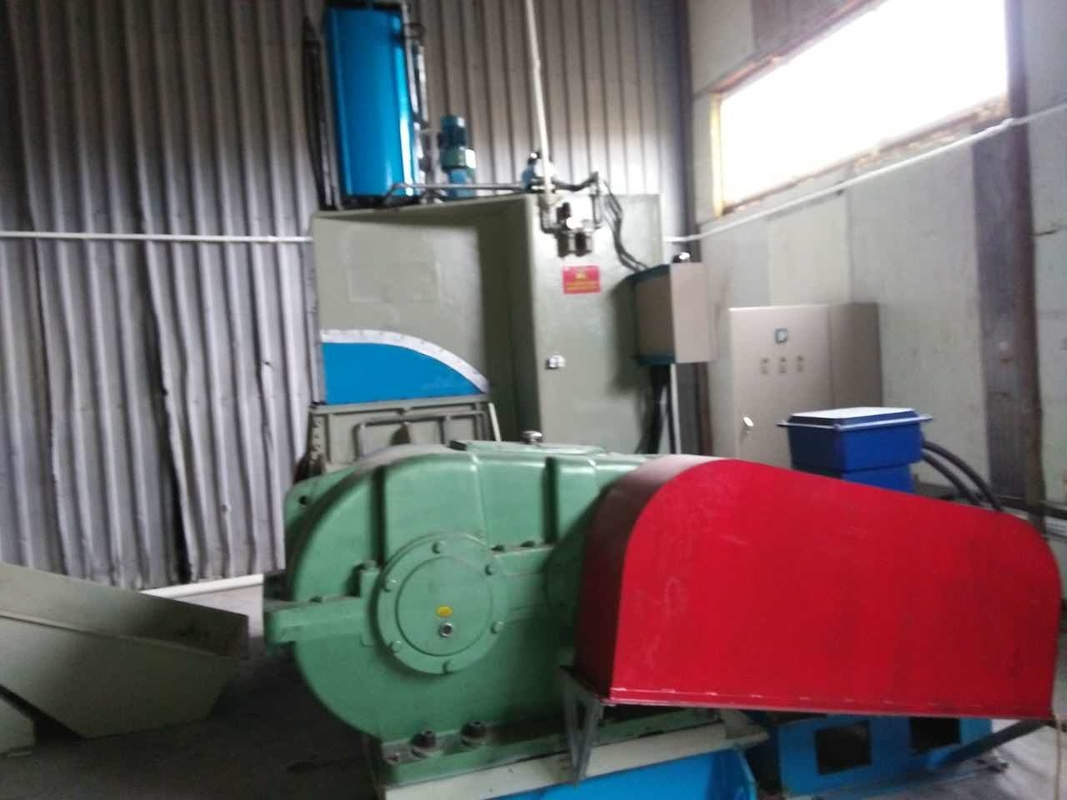

PLC制御 X(S)N-110 ゴム分散混練機
| モデル | X(S)N-35×30 | X(S)N-55×30 | X(S)N-75 x30 | X(S)N-110 x30 | X(S)M-150×30 | |
| 混合室の総容積 | L | 75 | 125 | 180 | 250 | 325 |
| 混合室の作業容積 |
L
|
35 | 55 | 75 | 110 | 150 |
| 駆動モーターパワー | キロワット | 55 | 75 | 110 | 185 | 220 |
| チルトモーターパワー | キロワット | 1.1 | 1.1 | 2.2 | 4 | 5.5 |
| 傾斜角 | 140 | 140 | 140 | 140 | 140 | |
| （フロント/リア）ローターの回転速度 | r/分 | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 | 30/24.5 |
| 圧縮空気の圧力 | MPa | 0.5~0.8 | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
| 圧縮空気の消費量 |
m3/分
|
≧0.9 | ≧1.0 | ≧1.0 | 1.5以上 | ≧2.0 |
| 冷却水の圧力 | MPa | 0.3~0.4 | 0.3~0.4 | 0.3~0.4 | 0.3~0.4 | 0.3~0.4 |
| 加熱蒸気の圧力 | MPa | 0.5~0.8 | 0.5~0.8 | 0.5~0.8 | 0.5~0.8 | 0.5~0.8 |
| 全体寸法 | んん | 3800×2100×3000 | 4400×2200×3100 | 4500×2500×3200 | 4800×3000×3700 | 5000×3300×3900 |
| 重さ | Kg | 6500 | 7800 | 10500 | 14500 | 19500 |
主な特徴
1.空気圧制御システムは、PLC命令によって制御されます。混合チャンバーで過負荷が発生した場合、双方向のエアシリンダーがラムを上下させ、モーターを過負荷から保護するために、必要に応じて上部ラムを自動または手動で上げることができます
2.チルト機構は、ブレーキモーター、サイクロイド減速機、TP型ウォーム、ウォームギア等で構成されています。フロントローターを中心にミキシングチャンバーを140°傾けることができます。
3. ローター シャフト ウィング ボディ トップとウィング コーナーは、耐摩耗性合金で溶接されています。ローターシャフトの表面、混合チャンバーの内壁、上部ラムの表面、およびストックに接続されている他の表面は、硬化または研磨され、硬質クロムでメッキされているか、耐摩耗合金溶接で溶接されているため、耐摩耗性と耐食性があります
4.ローターシャフトは、一体構造のローター翼本体をボアシャフトに溶接したもので、ローターの強度と剛性を向上させます。ローターの内側の翼本体の空洞は、冷却水または加熱蒸気に通すことができます
5.混合室はジャケット式中空構造。上部ラムは中空で、冷却または加熱領域と温度制御効果を高めます
6.主な駆動システムは、メインモーター、減速機、接続ギアボックスの奇数速度で構成され、ローターの対面回転が達成されます
|
